Prestation maillage hexaédrique

Les résultats issus des simulations numériques par la méthode des éléments finis dépendent fortement de leur mise en donnée. Le maillage est un point essentiel car il impacte la qualité des résultats, le temps de calcul, ainsi que la capacité du modèle à converger en présence de fortes non-linéarités (grandes déformations, contacts sévères, etc.).

Si l’on considère la qualité de la solution obtenue numériquement ainsi que l’homogénéité des déformations, les éléments finis hexaédriques sont souvent plus avantageux que les éléments tétraédriques. Pourtant, pour des problèmes de coûts, de délais ou/et de savoir-faire, les maillages tétraédriques voire hex-dominants sont souvent préférés dans le secteur industriel. Pour des géométries compliquées, la génération d’éléments hexaédriques nécessite classiquement beaucoup d’opérations manuelles très complexes à mettre en œuvre, même avec des logiciels performants.



HEXAMECA, fort de son savoir-faire, vous propose de mailler vos géométries complexes uniquement à partir d’éléments hexaédriques. Nous avons en effet développé une méthode novatrice nous permettant d’utiliser ce type d’éléments sur tout type de géométries tout en réduisant leur temps de mise en œuvre. Le gain de temps pour réaliser ce type de maillage, couplé à notre réactivité, nous permet d’être compétitif en termes de tarif, vous fait gagner en efficacité et accélère vos développements. L’emploi de ce type d’éléments performants à la place des éléments tétraédriques est alors plus facilement généralisable car vos coûts sont réduits. Les temps calculs sont diminués, comme pour le cas de calculs explicites en grandes transformations, où il est souvent nécessaire de passer à une interpolation quadratique avec des tétraèdres. Nos principaux clients sont des équipementiers automobiles, domaine innovant où la réduction des coûts et la réactivité sont capitales.

Nous proposons ainsi des maillages exclusivement en éléments hexaédriques en une demi-journée, là où les solutions conventionnelles requièrent plusieurs jours de main-d’œuvre. Nous travaillons à partir de vos fichiers CAO (fichier au format STEP, par exemple), et nous vous fournissons le maillage au format souhaité tout en respectant vos critères qualités

Maillage de vos pièces numérisées – scan 3D

Nous prenons également en charge le maillage de vos scans 3D, par tomographie ou autres techniques. Nous maillons directement la géométrie numérisée, sans avoir à reconstruire la CAO. Cela vous fait gagner du temps et vous permet de réaliser rapidement des calculs sur vos scans. Vous êtes ainsi réactifs vis-à-vis des modifications à apporter aux CAO ou au procédé de mise en forme si un produit ne remplissait pas les critères de qualité exigés en sortie de production.

Votre veille technologique est également simplifiée. La mise en place de benchmarks de pièces concurrentes est en effet plus rapide, ce qui vous permet de gagner en réactivité.

Procédure d’échange – recommandations

Client



Géométrie : format STEP préféré mais tous types de format acceptés, y compris formats propriétaires tel Catia, SolidWorks, etc.

Cahier des charges : critères qualité client, etc.

cao housing procedure prestation HEXAMECA

Prestation HEXAMECA



Maillage hexaédrique fourni : format pour tous types de solveurs, tel Abaqus, Ls-Dyna, Nastran, etc.

Respect du cahier des charges

Prestation réalisée rapidement

maillage hexaedrique housing procedure prestation HEXAMECA

Réactif, nous répondrons rapidement à vos demandes afin que vous soyez opérationnel dans les plus brefs délais dans vos simulations numériques.

Logiciels utilisés par nos équipes

Pour réaliser nos prestations, nous utilisons principalement nos outils numériques développés en interne. Ils nous permettent d’être performant là où les logiciels du commerce ne le peuvent car pas réellement adaptés aux maillages hexaédriques. Nous utilisons toutefois certains logiciels qui nous permettent de répondre à un plus large panel de demandes. Nos équipes utilisent ainsi principalement Abaqus et Altair HyperMesh.

simulia-abaqus-logo
Altair-logo

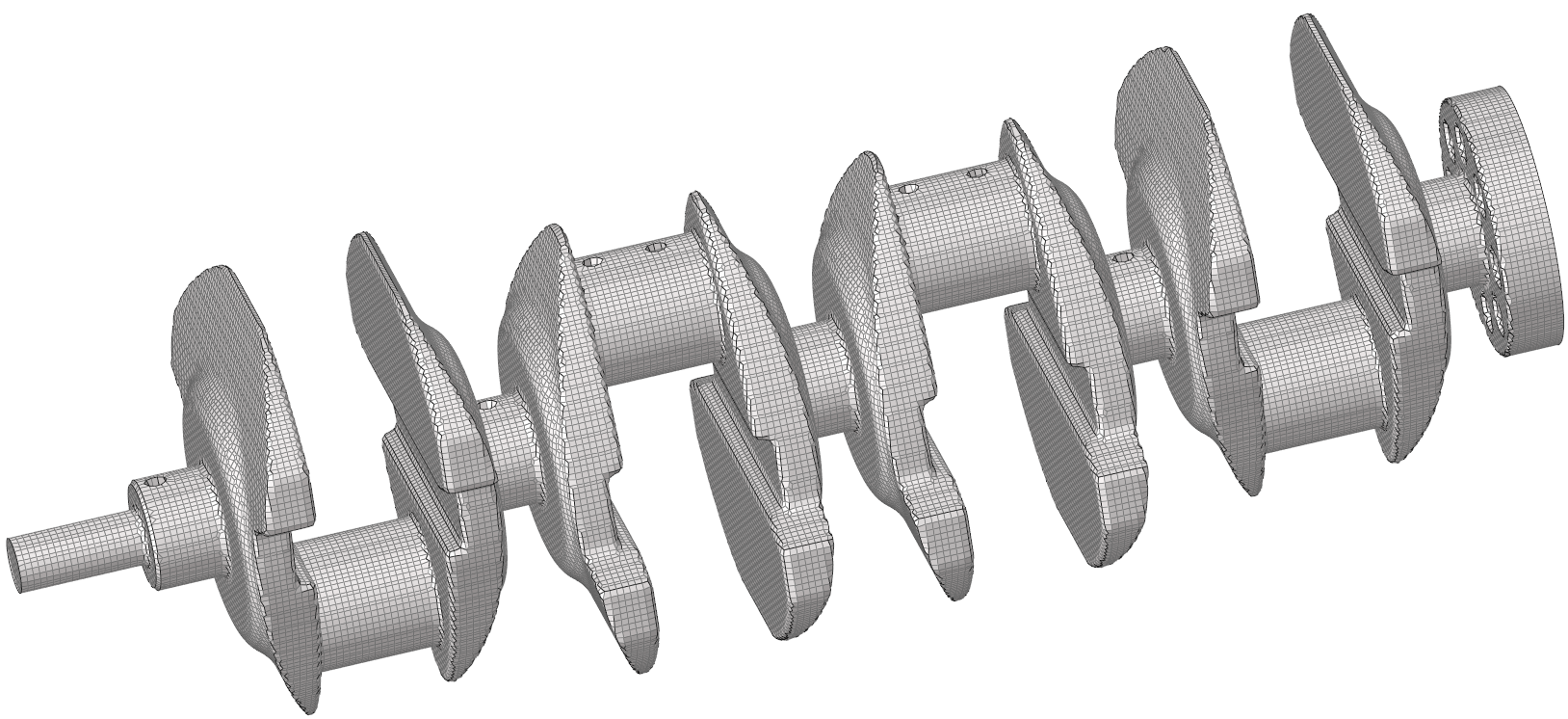

Exemples de réalisation
